網絡視頻會議的體系結構、意義及應用
1.1客戶需求分析
我們希望在各自的網絡環境中部署視頻會議系統,如下所示:
(1)利用視頻會議系統實現遠程診斷系統、實時處理系統、多方會診系統、學術交流、手術系統、遠程培訓、遠程訪問、協同辦公系統等多種應用。
(2)網絡環境是中央機房的寬帶接入,以及小區的寬帶接入。
(3)需要清晰的聲音和流暢的視頻。
(4)系統共有點,其中會議室使用一個點,桌面應用一個點。
(5)需要對軟件和硬件要求和硬件模型的要求。
1.2網絡視頻會議建設的意義及應用
除了視頻會議在醫療行業中的經典應用之外,還有諸如辦公室例行、遠程培訓、學術經驗交流、視頻訪問、遠程醫療等功能:
會議室間可以進行1次質量會議。
視頻協作系統由2個部分組成:協同辦公和視頻會議,支持參與者之間的高質量遠程會議。
除了多方會議之外,該系統還實現了網絡間、端到端和多媒體協作通信。包括短信、音視頻通信、白板、文件傳輸、遠程協助等端到端通信功能。它還實現了組織目錄、在線狀態顯示等功能,使用戶可以同時進行對等通信。
2,多個獨立的電話會議可以同時舉行。
視頻會議系統支持多個獨立的視頻會議室,可以同時建立多個視頻會議,而不影響彼此。這樣既節省了資源,提高了效率,又保證了更多的遠程訪問,同時又不互相干擾。
3、能適應網絡帶寬低(64K 2M),延遲的環境不穩定,為了穩定而清晰的圖像和聲音質量,開展遠程教學活動。你可以很容易地越過防火墻、NAT、代理和其他環境。
基于56kbps標準的視頻會議系統采用多媒體壓縮技術,基于MPEG-4標準的適應各種網絡環境,如撥號、上網、寬帶。該系統不僅提供平滑的聲音,而且提供清晰流暢的視頻圖像。視頻圖像的幀速率隨著視頻圖像采集速度的增加而增加,具體值是指數據(以下參數均為視頻參考值):
表1
帶寬利用率,圖像分辨率,傳輸速率(幀/秒)
512k上面的VGA(640×480)10 ~ 25
到岸價(352×288)25
SIF(320×240)25
QCIF(176×144)25
384K~512K VGA(640×480) 6~10
CIF(352×288) 25
SIF(320×240) 25
QCIF(176×144) 25
128K~384K CIF(352×288) 15~25
SIF(320×240) 15~25
QCIF(176×144) 15~25
64K~128K QCIF(176×144) 6~15
56K QCIF(176×144) 4~6
由于不同用戶的網絡環境復雜,視頻會議系統采用了多種機制,確保在各種防火墻下都有解決方案,使在線視頻會議可以不受干擾地進行。視頻會議系統支持協同NAT、代理服務器和防火墻,大多數用戶在應用中沒有任何網絡配置的變化,可以將協同視頻會議系統部署到企業現有的網絡環境中。
4可以訪問因特網和內部網用戶。
協同視頻會議系統還具有用于訪問互聯網和專用的內網用戶的支持,通過端口映射,需要開放的端口號是TCP端口1800, 1810, 2001和端口號為1800, 1801, 1810的UDP端口,為網絡登錄用戶輸入終端IP地址的網絡服務,網絡用戶登錄進入公共房IP地址、高協同視頻會議系統將連接所有的參與者通過IP網絡,提供音頻、視頻和數據通信服務合作。
5在會議或遠程培訓,你可以有一個以上的在線會議室觀看會議現場。
協同應用的視頻會議系統支持大型會議,在理想情況下的帶寬和計算機配置,會議室可以支持數百人同時和高交互、協作系統和視頻會議系統完全支持服務器建立連接技術。通過服務器端的應用,系統可擴展性強,會議支持次數較多,能夠滿足較大的應用程序。它已應用于許多大型案件。
6次會議或遠程培訓可以是多屏同步實時視頻(包括視頻和數字課件),并壓縮成單一的通用流媒體格式。
支持多屏顯示的協同視頻會議系統,可在會議或遠程培訓過程中進行會議記錄和停止錄制操作,用戶可以根據需要使用相應的記錄。您可以記錄會議的整個過程,包括音頻和視頻的操作,電子白板,屏幕共享。記錄文件保存在SMV格式,用戶可方便地觀看、查詢、保存和發布會議后。
7支持電子白板,數據文件傳輸與共享。會議或遠程教學可以同時傳輸視頻圖像和數字文件(如PPT等),并可以在終端顯示器上預先排列各種圖像模板。
視頻會議系統提供電子數據交換功能,如白板、文檔共享和協同瀏覽。用戶可以在白板上自由地繪制、書寫任意可視化信息,方便所有的會議成員進行交流;通過文件共享,所有成員可以討論Office,PDF,Visio,打印文件,AutoCAD等形式;協同瀏覽會議的所有成員都可以瀏覽網頁實現同步,更直接的溝通。
8支持遠程攝像機和云臺控制
該協同視頻會議系統支持遠程攝像機和云臺控制,在會議室中,管理員有權通過遠程控制平臺軟件,遠程云臺攝像機進行遠程控制設置,包括遠程音頻、視頻設置。
9,系統應具備良好的可管理性、安全性、可擴展性和在線升級能力。
協同視頻會議充分考慮系統的安全需求,多層次的權限管理系統,提供了一種有效的管理策略是可控的,管理員可以合理分配成員分享操作和控制基于成員的認證對象的程度。最大限度地保證系統的安全運行。人事清單菜單由企業和政府目錄完全組織。樹結構,用戶可以自定義自己的企業目錄,在那里可以定制下級部門,并且可以為每個部門管理員設置不同的權限。各部門可以設置是否可以相互看得見,如果設置不可見,那么每個部門就像一個獨立的部門。此外,你可以對部門進行分類,并對部門內的人員進行排序,這樣你就可以隨意地調整部門。
可視性高協作視頻會議系統通過軟件加密進行認證,方便用戶升級和擴展。從第二年開始,任何時候要升級,只收取2800元/年的升級費用。
10支持基于USB攝像頭的桌面會議
視頻會議系統支持視頻桌面應用程序,您可以選擇簡單的音頻和視頻設備。視頻輸入設備可以使用USB數碼相機,如三星C30 / C10,還是普通模擬攝像機+采集卡(如魚鷹100);視頻輸出設備通常使用普通電腦顯示器、液晶電視、音響等設備;可用于高質量的小麥穗。
視頻會議系統的典型應用框圖如下:
1.3系統總體架構設計
視頻會議系統由服務器端軟件和客戶端軟件組成。
協同視頻會議系統是純軟件的解決方案,它可以運行在互聯網上,網絡,VPN和其他類型的網絡,支持B/S和C/S架構,企業網站,OA方便和無縫集成,ERP和其他系統;多服務器級聯,使用平衡帶寬;支持更多用戶。電信級視頻會議應用;遠程協同辦公,許多應用,如視頻會議、方便部署和使用;除了支持桌面終端和大型場館的終端,還支持VoIP的標準協議和硬件終端接入,可滿足大型會場視頻會議,視頻會議和其他形式的個人商務會議。
服務器端軟件:提供音視頻數據和協作功能的數據轉發服務;
提供廣泛的認證服務;
提供服務器運行時日志服務。
客戶端軟件:協同辦公,視頻會議,多個功能。
支持B/S和C/S架構:通過PC客戶端或Web瀏覽器訪問視頻會議應用程序。
各種訪問支持:支持地點、桌面、VoIP / PSTN和其他類型的終端接入。
服務器集群應用:提供服務器級聯功能,實現服務器帶寬均衡。
1.4、服務器設置
由于視頻會議系統需要大量的音頻和視頻數據通過服務器傳輸,因此將占用服務器更多的帶寬。根據視頻會議系統的要求,所需的最小帶寬的服務器,服務器主機推薦配置如下:cpup4 3.0g的或更高的2G內存或更高的60g盤或更高。安裝一個正版的Windows2000,Windows2003操作系統的服務器,或。
1.4.1多級服務器帶寬平衡機制
服務器級聯是將兩個以上的服務器連接在一起,以達到擴展的效果。支持多站高協作視頻會議服務器級聯的協同視頻會議系統,擴展了視頻會議系統容量。
服務器級聯分為兩種形式:并行和分布式。并行級聯是指每個服務器并行服務在同一網絡中,大大提高了系統的容量,以滿足超大型會議的需求;分布式級聯是指在不同的網絡中的每臺服務器分配,分布式服務器負責數據分布到用戶終端在網絡中的分布式多級網絡一般的應用,可大大降低多級網絡帶寬的使用之間的數據傳輸。
并行級聯指示
分布式級聯指示
在圖中,主服務器建立在主干網絡中;分布服務器1和分發服務器2設置在兩級網絡中;終端登錄在三級網絡中。整個系統通過分布式服務器負責向最終用戶分發數據,從而節省了主干帶寬。
1.4.2系統服務器硬件配置推薦
視頻會議服務器提供數據轉發服務、認證服務、運行狀態日志服務等功能。為了保證服務的正常運行和提供高質量的服務,服務器硬件和操作系統需要達到一定的標準。
建議的配置如下:
項目最小配置推薦配置
CPU頻率1.7g以上,2.0g以上
CPU芯片amd4200 +或奔騰4、奔騰amd6000 + 2.8系列酷睿系列
內存1G以上,2G以上
硬盤容量10G以上,可用空間,20克或更多的可用空間
操作系統Windows 2000服務器
Windows 2003,服務器
Windows 2003服務器

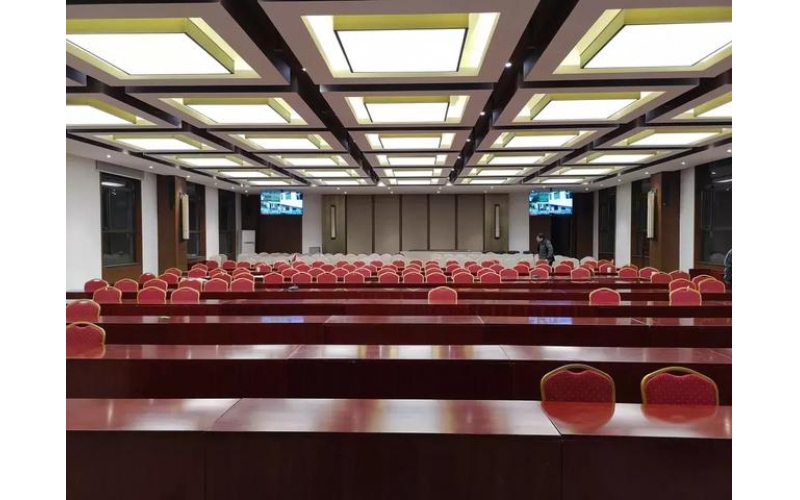

1、燈光智能化控制
我們可以通過手中的控制器設置弱電系統任一路燈光,例如場景設置。
會議室的燈光可以設置為電視會議場景燈光、投影播放場景燈光、會議休息場景燈光、常用場景燈光等,調整燈光的亮度適應相應的情景模式。
當主席臺就座人員在接近主席臺時,主席臺指定的燈光會自動開啟。會議人員步入會議室時,門口燈會自動開啟。盜賊入侵時,會議室所有燈光會自動全部開啟,驚嚇盜賊。
2、 投影儀控制系統
會議室中,需要進行投影播放時,在遙控器上按動投影播放場景鍵,自動實現如下關聯動作:投影儀自動通電,會議室燈光自動由會議場景燈光切換到投影播放場景燈光,各路燈光有的關閉、有的自動調整到柔和狀態,投影屏幕自動徐徐落下,各路弱電系統窗簾自動徐徐關閉。即此,主持人可以開始播放投影,進行智能化控制。
投影播放完畢后,按動會議場景鍵,燈光自動恢復到會議燈光模式,投影儀自動斷電,投影屏幕徐徐升起歸位,所有窗簾緩緩拉開。
3、電動窗簾控制系統
電動窗簾可以設置在指定時間內,如早7:00自動開啟、晚19:00自動關閉。做到防塵、防曬、防風。還可以配合投影播放、場景燈光自動開啟關閉。而當盜賊侵入時,弱電系統配合燈光全部開啟的同時,開啟所有電動窗簾驚嚇暴露盜賊。也可以智能化控制遠程電話開啟關閉所有窗簾。
4、會議室安防系統
電視、網絡會議室中有很多貴重設備和保密圖像資料,在會議室的門、窗安裝紅外監控探頭,管理員離開會議室的時候按下主機上的一個按鈕就實現離開安全模式。當有盜賊侵入門窗的一剎那,會議室就會警鈴鳴響、燈光大亮,驚退盜賊。同時主機自動連續撥打6組報警提示電話,直到撥通一組位置。業主單位就此可以通過遠程網絡攝像機查看會議室的狀況。業主保安可以迅速到現場處理情況。
如果管理員在下班離開單位后忘記了啟動會議室的安全監控系統,管理員只需要打一個電話就可以實現會議室的安全布防。
5、背景音樂控制系統
受中央控制系統控制的弱電系統里的背景音樂系統,可以在主持人宣布會議休息并按下會議休息場景鍵的時候自動通電,主持人坐在任何位置都可以使用無方向遙控器(借助無線遙控系統)智能化控制隨意播放和換曲。
會議再行開始時,主持人坐在任何位置都可以使用無方向遙控器關閉背景音樂。
6、會議室中央換風系統
會議室內中央換風系統可以通過智能主機實現定時自動換風,也可以在室內煙霧達到一定濃度時自動換風。主持人也可以用手中無方向遙控器強制換風。
7、空調、引水機等電器智能化控制
在炎熱的夏季,主持人可以在辦公室把會議室的的空調提前打開,進入會議室時可以得到撲面的涼爽。
會議室引水機可以在實現周圍有人走動時自動加熱或制冷,而無人走動時自動關閉。
管理員之外的人進入會議室后,投影儀、電腦等重要設施的電源會自動切斷。

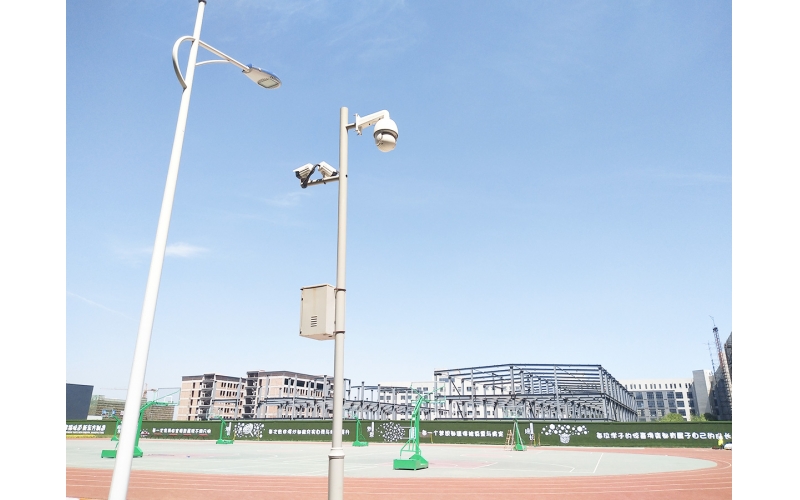

近年來,校園暴力傷害事件屢見不鮮,我國校園安防系統的總體狀況不容樂觀,無論是高校,還是中小學校,基本上都還處于以人防和物防為主的狀態,技術防范仍處于起步階段。
目前校園的安防建設仍存在很多需要改進的地方,具體表現在以下幾個方面:視頻模糊不清,導致視頻的可用度大大降低;系統集成度低,視頻監控系統、門禁管理系統、報警系統、停車場管理系統等都獨立運行,沒有集成到同一的平臺上進行;系統智能化程度較低,目前視頻監控系統仍主要作為一種威懾工具及事后取證工具而使用,只有在事故發生后才會被調閱查看,是一種事后的被動的監控方式,而無法在危險等即將發生時就產生告警。
學校必須建立完善的應急安全機制,在遇到各種危險狀況時人員快速反應,群策群防,將危險程度降低。
應教育督導委要求:要大力推進學校安防系統建設,包括一鍵式緊急報警、視頻監控系統、人防保安系統等。并且實現與屬地安防公司聯網工作,確保實現校園安防系統及時聯動處置。
圖像實時顯示,并實現各監控圖像在相關管理部門共享,管理人員能方便地實時調閱。
在攝像機出現故障或人為破壞導致黑幀、丟焦、大角度偏轉、過亮過暗時,系統自動可識別。學問題。
徘徊檢測/入侵檢測/拌線檢測/電子圍欄:用于校園周界及出入口,當可疑人員在學校門口徘徊時,立刻發出報警。未在規矩時間進出校門時,立刻發出報警。當有學生進入天臺等危險區域,立刻發出報警,防止學生跳樓等事件發生。
入侵檢測/移除物檢測:用在貴重物品區域,當有人在非工作時間闖入辦公室,立刻發出報警,防止偷盜等事件發生。當有人未經允許移動財務室重要物品時,立刻發出報警,防止偷盜等事件發生。當圖書館的貴重書籍(古籍)被盜時,立即發出報警。
1.橋梓中學建筑面積16000 平方米。有400米跑道全塑膠操場一個,標準教室 20個,建有圖書館、閱覽室,物理實驗室、化學實驗室、生物實驗室,美術教室、音樂教室、舞蹈教室,計算機專用教室、歷史專用教室、地理專用教室、勞技專用教室等。校園廣播在校園建設中是非常重要的。它可以為教師,學生定時提供上課,下課鈴聲、日常廣播、通知、英語聽力練習、操場廣播、領操講話等功能。
2、數字IP廣播系統選型
隨著科技的進步,現代社會經濟的不斷發展,校園對硬件建設的要求日益提高。校園廣播系統建設是校園智能化建設主要內容之一,是提高教學質量、優化教學環境的重要組成部分。我司結合校方的具體要求,為橋梓中學設計了數字IP廣播系統。
3、點位布置
在教學樓各個教室內安裝數字IP一體化網絡音箱。
在校園操場及室外部分安裝大型室外防水音柱,配置數字IP廣播系統專用網絡功放;
在校園食堂、游泳館等場所安裝豪華木質音箱,數字IP廣播系統專用網絡功放;
在宿舍樓、教學樓、實驗樓樓道內安裝木質音箱,及網絡功放,定時廣播上下課鈴聲,眼保健操等;
4、數字IP廣播系統功能
在廣播控制室或辦公室可分別控制與管理數字IP廣播系統;
對每個班級可獨立分區廣播;
可按年級或區域廣播和講話;
可一鍵報警,緊急廣播
可輕松多個年級同時播放不同的音樂節目或英語聽力。
數字IP廣播系統采用B/S架構,嵌入式操作系統,抗病毒干擾能力強,不易中毒癱瘓,系統穩定可靠;
數字IP廣播系統可擴展性強,后期多功能擴展,點位增加,操作使用非常方便。
一、校園廣播系統工程概況
隨著社會的快速發展,科學技術不但更新,教學質量越來越受重視,教學各方面的要求日益提高,幼兒園是孩子們第一個教育啟蒙場所,幼兒園的教學環境,教學硬件特別重要。幼兒園為了充分滿足教學需求,提供教學環境,現需要建設一套數字化校園廣播系統。
二、幼兒園建筑物概況:
1) 幼兒園現有教學及辦公樓1棟,共計3層;
2)每層樓道長度為60米;
3) 綜合樓一棟,共計4層,長度60米;
4)室外有四塊活動區分別是,南院大操場,東院小活動區,西院活動區,中院活動區;
三、校園廣播系統功能要求
1.滿足幼兒園播放間操音樂,保證音樂質量清晰、悅耳。
2.滿足分區廣播需求、多節目同時播放需求,包括分區廣播,全區廣播,緊急廣播等,各個區域獨立廣播。
3.室內每層樓道單獨播放音樂,保證陰雨天氣,霧霾天氣,不影響孩子們鍛煉身體。
4.室外各個活動區獨立廣播,可以大班做大班的廣播操,小班做小班的廣播操互不干擾。
5.操場單獨講話,播放音樂,適合排練節目,大中型各類演出等。
針對以上情況我司逐一進行了詳細的分析。為幼兒園設計并安裝了數字智能廣播系統,會議室專業音響系統。充分滿足校方各種功能需求。
園領導對這次安裝的數字廣播系統,非常滿意。

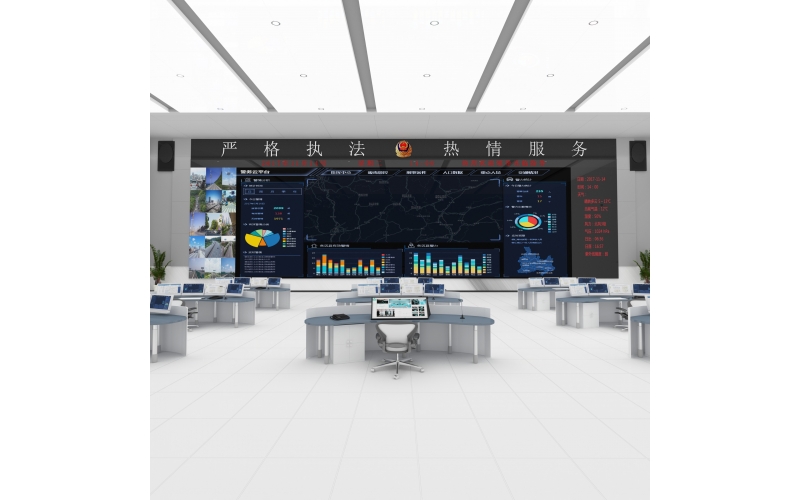

西安戈邁斯智能科技有限公司是一家以“視頻圖像處理”和“AI視覺+物聯網”為核心的科技創新公司,其中音視頻圖像處理以AV IoT的理念提供數字指揮中心整體解決方案。以AI+智慧社區,AI+數字工廠,AI+智慧農業等向全球用戶提供智能化產品,服務和解決方案。
